Warum die Balkonkraftwerk Erdung unverzichtbar ist
Ein Balkonkraftwerk bietet eine wunderbare Möglichkeit, selbst grünen Strom zu erzeugen und die Stromrechnung zu senken. Doch bei aller Euphorie über die gewonnene Unabhängigkeit darf ein Aspekt niemals vernachlässigt werden: die Sicherheit. Ein zentraler Pfeiler dieser Sicherheit ist die ordnungsgemäße Balkonkraftwerk Erdung. Es geht dabei nicht nur um die Einhaltung technischer Normen, sondern vor allem um den Schutz von Personen und Sachwerten.
Empfohlene Produkte zu Erdungskabel Solarmodul

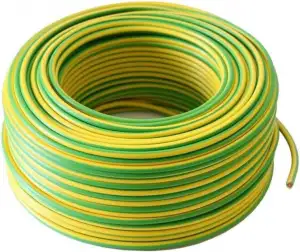

25m 6mm2 Erdungskabel H07V-K 1x6mm² Aderleitung flexibel Kupfer Litze Einzelader

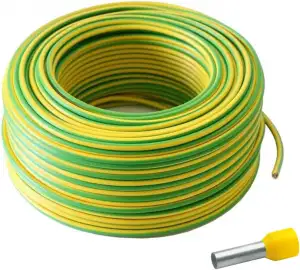

50m Erdungskabel 6mm2 H07V-K PVC grün-gelb flexible Aderleitung für PV-Anlagen i

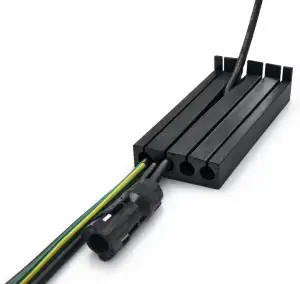

NEXCAPE PV-Dachdurchführung, Kabeldurchführung für Solarkabel, UV-beständig, Kun

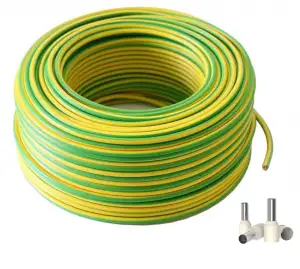

50m Erdungskabel 10mm2 H07V-K PVC grün-gelb flexible Aderleitung für PV-Anlagen
* Affiliate-Links
Die Installation eines Balkonkraftwerks bringt elektrische Komponenten ins Spiel, die im Freien Wind und Wetter ausgesetzt sind. Blitzeinschläge, Isolationsfehler oder andere elektrische Störungen können ohne eine fachgerechte Erdung zu gefährlichen Situationen führen. Ein unkontrollierter Stromfluss durch Metallteile des Moduls oder des Montagesystems kann lebensbedrohliche Stromschläge verursachen oder im schlimmsten Fall Brände auslösen. Eine korrekt ausgeführte Erdung leitet solche gefährlichen Ströme sicher in den Boden ab und minimiert das Risiko.
Darüber hinaus schreiben viele technische Regelwerke, wie beispielsweise die VDE-Normen in Deutschland, eine solche Erdung für Photovoltaikanlagen vor. Auch wenn Balkonkraftwerke oft als „Plug-and-Play“-Lösungen beworben werden, sollten die Sicherheitsstandards einer größeren Anlage nicht außer Acht gelassen werden. Die Balkonkraftwerk Erdung ist somit ein essenzieller Bestandteil einer sicheren und gesetzeskonformen Installation.
Das passende Erdungskabel und weitere Komponenten
Die Auswahl der richtigen Komponenten für die Erdung ist entscheidend. Im Mittelpunkt steht hier das Erdungskabel Solaranlage. Dieses Kabel stellt die leitende Verbindung zwischen den metallischen Teilen des Balkonkraftwerks und der Erdungsanlage des Hauses her. Es muss robust, witterungsbeständig und für den Außeneinsatz geeignet sein.
Typischerweise bestehen Erdungskabel aus Kupfer, da dieses Material eine hervorragende Leitfähigkeit besitzt. Der Querschnitt des Kabels ist ebenfalls von großer Bedeutung. Er muss ausreichend dimensioniert sein, um im Fehlerfall hohe Ströme sicher ableiten zu können. Gängige Empfehlungen für Balkonkraftwerke liegen oft bei mindestens 6 mm² oder 10 mm² Querschnitt, abhängig von den spezifischen lokalen Vorschriften und der Länge der Leitung. Es ist ratsam, hier im Zweifel auf Nummer sicher zu gehen und einen größeren Querschnitt zu wählen.
Neben dem Kabel selbst benötigen Sie auch geeignete Anschlusselemente. Dazu gehören spezielle Erdungsklemmen Solarpanel, die eine sichere und dauerhafte Verbindung zum Aluminiumrahmen des Solarmoduls gewährleisten. Diese Klemmen müssen korrosionsbeständig sein und fest sitzen, um einen zuverlässigen Kontakt zu garantieren. Auch für den Anschluss am Wechselrichter oder am Montagesystem sind entsprechende Klemmen oder Anschlussmöglichkeiten zu verwenden. Schließlich wird das Erdungskabel an der zentralen Potenzialausgleichsschiene Haus angeschlossen, die die Verbindung zum Fundamenterder oder einem anderen geeigneten Erdungspunkt herstellt.
Empfohlene Produkte zu Potenzialausgleichsschiene Haus

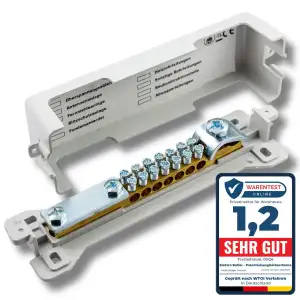

Potentialausgleichsschiene – vernickelte Erdungsschiene 9-fach – Sammelschiene f

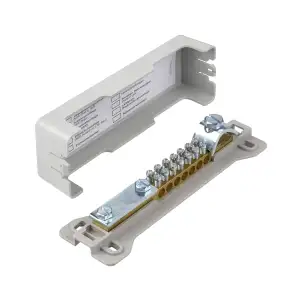

REV Erdungsschiene, Potentialausgleichsschiene plombierbar, 9 Anschlüsse, grau

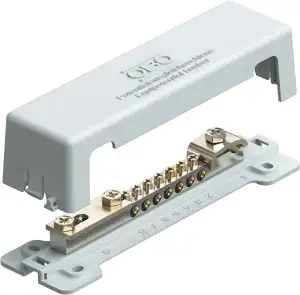

OBO Potential Ausgleichsschiene, 7x ein-/mehrdr. 25mm², feindr. 16mm², Kunststof

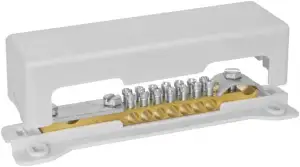

Pollmann Potentialausgleichsschiene POT 16/25, 2-reihig, 1 Stück
* Affiliate-Links
Für die Verbindung der Kabel mit den Klemmen sind oft Kabelschuhe blank isoliert notwendig, die mit einer passenden Crimpzange fest verpresst werden. Achten Sie auf hochwertige Kabelschuhe, die für den Außeneinsatz geeignet sind und eine dauerhafte Verbindung gewährleisten.
Schritt-für-Schritt zur sicheren Erdung Ihres Balkonkraftwerks
Die Erdung eines Balkonkraftwerks ist keine Aufgabe, die man auf die leichte Schulter nehmen sollte. Im Zweifelsfall ist es immer ratsam, einen qualifizierten Elektrofachbetrieb zu Rate zu ziehen. Dennoch lässt sich der grundlegende Prozess wie folgt beschreiben:
- Vorbereitung und Sicherheit zuerst: Bevor Sie mit der Arbeit beginnen, stellen Sie sicher, dass das Balkonkraftwerk vollständig vom Stromnetz getrennt ist. Tragen Sie geeignete Schutzkleidung und verwenden Sie isoliertes Werkzeug.
- Erdungspunkte identifizieren: Sowohl der Rahmen des Solarmoduls als auch das Gehäuse des Mikrowechselrichters müssen geerdet werden. Viele Module verfügen über spezielle Erdungslöcher oder -markierungen. Der Wechselrichter hat in der Regel einen gekennzeichneten Erdungsanschluss.
- Verbindung des Modulrahmens: Befestigen Sie eine Erdungsklemme fest am Aluminiumrahmen des Solarmoduls. Achten Sie auf einen guten metallischen Kontakt. Verbinden Sie ein Stück des Erdungskabel Solarmodul mit dieser Klemme. Bei mehreren Modulen in einem Montagesystem ist es wichtig, dass alle Metallteile leitend miteinander verbunden und geerdet werden. Hierfür kann ein Erdungsband oder eine durchgängige Verkabelung verwendet werden.
- Verbindung des Mikrowechselrichters: Führen Sie das Erdungskabel vom Modulrahmen zum Erdungsanschluss des Mikrowechselrichters. Stellen Sie auch hier eine feste und korrosionsbeständige Verbindung her. Bei einigen Systemen kann es sinnvoll sein, separate Erdungsleitungen vom Modul und vom Wechselrichter zur zentralen Erdung zu führen.
- Anschluss an die Hausinstallation: Das Erdungskabel, das alle Komponenten des Balkonkraftwerks verbindet, muss schließlich an die zentrale Potenzialausgleichsschiene Ihres Hauses angeschlossen werden. Diese Schiene ist in der Regel im Zählerschrank oder in dessen Nähe zu finden und stellt die Verbindung zum Fundamenterder des Gebäudes her. Dieser Schritt erfordert oft die Arbeit eines Elektrikers, da er Eingriffe in die bestehende Elektroinstallation des Hauses bedeuten kann.
- Funktionsprüfung: Nach der Installation sollte ein Elektriker die korrekte Funktion der Erdung überprüfen, beispielsweise durch Messung des Schutzleiterwiderstandes.
Häufige Fehler und weitere Sicherheitshinweise
Ein häufiger Fehler bei der Balkonkraftwerk Erdung ist die Verwendung eines zu dünnen Erdungskabels. Wie bereits erwähnt, ist der Querschnitt entscheidend für die sichere Ableitung von Fehlerströmen. Ein weiterer Fehler ist eine unzureichende oder korrodierte Verbindung an den Klemmstellen. Lose oder oxidierte Kontakte können den Schutzmechanismus unwirksam machen.
Vernachlässigen Sie niemals die örtlichen Vorschriften und Normen. Diese können je nach Region oder Land variieren. Informieren Sie sich bei Ihrem Netzbetreiber oder einem Fachmann über die spezifischen Anforderungen für Ihr Balkonkraftwerk.
Neben der Erdung ist auch ein angemessener Überspannungsschutz Solaranlage ratsam. Dieser schützt die elektronischen Komponenten vor Schäden durch Blitzeinschläge oder andere Überspannungen im Netz. Moderne Mikrowechselrichter verfügen oft über integrierte Schutzmechanismen, doch ein zusätzlicher externer Schutz kann die Sicherheit und Langlebigkeit Ihrer Anlage weiter erhöhen.
Empfohlene Produkte zu Überspannungsschutz Solaranlage
Überspannungsschutz PV, DC 40A/1000V Trennschalter, Blitzschutz Leitungsschutzsc
Überspannungsschutz PV, Überspannungsschutz PV Anlage, Blitzschutz PV, DC übersp
Überspannungsschutz & Überspannungsableiter 230V/275V Typ 1+2 (20-50kA 4P) – Bli
PV Combiner Box 2-String mit Überspannungsschutz und DC-Trennschalter, 1000V 32A
* Affiliate-Links
Abschließend lässt sich sagen: Die Investition in eine fachgerechte und sorgfältige Balkonkraftwerk Erdung ist eine Investition in Ihre Sicherheit und die Langlebigkeit Ihrer Anlage. Nehmen Sie dieses Thema ernst und scheuen Sie sich nicht, bei Unsicherheiten professionelle Hilfe in Anspruch zu nehmen. So können Sie die Vorteile Ihres Balkonkraftwerks unbeschwert und sicher genießen.
Empfohlene Produkte zu Kabelschuhe blank isoliert

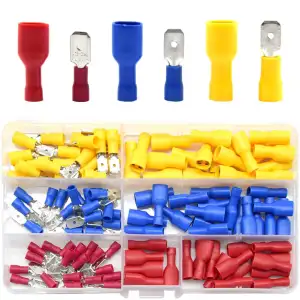

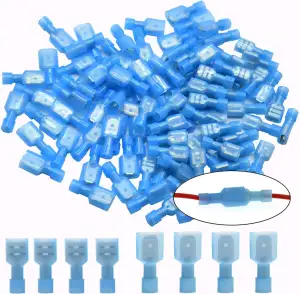

Kabelschuhe x 120 -Männlich/Weiblich Kabelstecker Flachsteckhülsen - Isolierte P

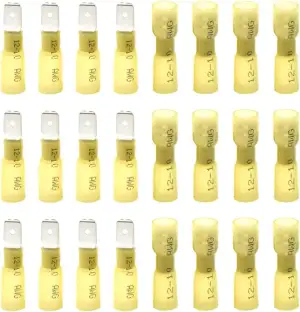

Kabelschuhe x 100 -Männlich Kabelstecker x50 / Weiblich Kabelstecker x50 Flachst
Kabelschuhe x 100 -Männlich Kabelstecker x50 / Weiblich Kabelstecker x50 Flachst

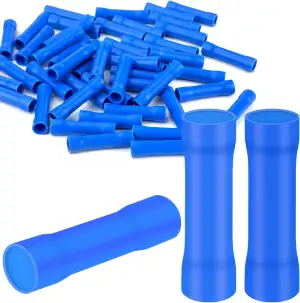

50x Stoßverbinder 1,5-2,5 mm² Quetschverbinder Blau Kabelschuhe PVC Isoliert Sto
* Affiliate-Links
Häufig gestellte Fragen
Warum ist die Erdung für die Sicherheit meines Balkonkraftwerks unerlässlich?
Die Erdung eines Balkonkraftwerks ist von entscheidender Bedeutung für die Sicherheit von Personen und Sachwerten. Sie dient primär dem Schutz vor elektrischem Schlag und vor Schäden durch Überspannungen, die beispielsweise durch Blitzeinschläge oder Schaltvorgänge im Netz entstehen können. Ohne eine fachgerechte Erdung könnten im Fehlerfall, etwa bei einem Isolationsfehler an einem Modul oder Kabel, gefährliche Spannungen an den Metallrahmen der Solarmodule oder der Unterkonstruktion anliegen. Eine korrekte Erdung leitet diese Fehlerströme sicher in den Boden ab und sorgt dafür, dass Schutzschalter im Haushalt auslösen. Dies minimiert das Risiko von Stromschlägen für Menschen und Tieren und verhindert Brände oder die Zerstörung elektronischer Geräte. Es ist somit ein unverzichtbarer Bestandteil jeder sicheren und normgerechten Installation, um die langfristige und gefahrlose Nutzung Ihres selbst erzeugten Stroms zu gewährleisten.
Welche Materialien sind für eine fachgerechte Erdung eines Balkonkraftwerks notwendig?
Für eine fachgerechte Erdung Ihres Balkonkraftwerks benötigen Sie verschiedene Komponenten, die aufeinander abgestimmt sind. Zunächst sind spezielle Erdungsklemmen für Solarmodule erforderlich, um die Metallrahmen der Module und die Montageschienen miteinander und mit der Erdungsleitung zu verbinden. Diese Klemmen müssen robust und korrosionsbeständig sein, da sie Witterungseinflüssen ausgesetzt sind. Weiterhin benötigen Sie ein geeignetes Erdungskabel, das den Fehlerstrom sicher ableiten kann und den geltenden Normen für Solaranlagen entspricht – oft wird hierfür ein 6mm²-Kabel empfohlen. Um alle Erdungsleitungen zentral zusammenzuführen, ist eine Potentialausgleichsschiene notwendig. Diese wird dann mit dem Haupterder des Gebäudes verbunden, oder falls nicht vorhanden, mit einem separaten Kreuzerder im Erdreich. Diverse Kabelschuhe und Quetschverbinder sind ebenfalls unverzichtbar, um sichere und dauerhafte elektrische Verbindungen herzustellen. Für die Durchführung von Kabeln durch Wände oder Dächer können spezielle Kabeldurchführungen nützlich sein, um Witterungseinflüsse zu minimieren.
Wie verbinde ich die Solarmodule meines Balkonkraftwerks sicher mit der Erdung?
Die sichere Verbindung der Solarmodule mit der Erdung ist ein kritischer Schritt. Zuerst werden die Metallrahmen jedes einzelnen Solarmoduls mit speziellen Erdungsclips oder Klemmen an den Montageschienen befestigt. Diese Klemmen sind so konstruiert, dass sie eine zuverlässige elektrische Verbindung zwischen Modulrahmen und Schiene herstellen. Anschließend werden die Montageschienen selbst an mindestens einem Punkt pro String oder Modulreihe mit einer Erdungsleitung verbunden. Diese Erdungsleitung, typischerweise ein grün-gelbes Solarkabel mit ausreichendem Querschnitt, führt dann zu einer zentralen Potentialausgleichsschiene. Von dort aus wird die gesamte Anlage an den Haupterder des Gebäudes oder einen separaten Kreuzerder angeschlossen. Es ist entscheidend, dass alle Verbindungen fest und korrosionsgeschützt sind, um einen dauerhaft niedrigen Widerstand zu gewährleisten. Ein Elektrofachmann kann die korrekte Ausführung überprüfen und sicherstellen, dass alle lokalen Vorschriften eingehalten werden.
Welche Rolle spielt ein Potentialausgleich bei der Erdung von Balkonkraftwerken?
Der Potentialausgleich spielt eine zentrale Rolle im Sicherheitskonzept der Erdung von Balkonkraftwerken. Er sorgt dafür, dass alle leitfähigen Teile der Anlage, die im Fehlerfall eine gefährliche Spannung annehmen könnten – wie die Metallrahmen der Solarmodule, die Montageschienen und andere metallische Komponenten – auf dasselbe elektrische Potential gebracht werden. Dies wird erreicht, indem alle diese Teile miteinander und mit einer Potentialausgleichsschiene verbunden werden. Im Falle eines Isolationsfehlers oder eines Blitzeinschlags verhindert der Potentialausgleich, dass zwischen verschiedenen Anlagenteilen oder zwischen der Anlage und anderen geerdeten Teilen des Gebäudes gefährliche Spannungsunterschiede entstehen. Dies ist entscheidend, um Stromschläge zu verhindern und die Funktion von Überspannungsschutzeinrichtungen zu gewährleisten. Die Potentialausgleichsschiene wird dann wiederum an den Schutzleiter des Hausnetzes oder einen separaten Erdungspunkt angeschlossen.
Kann ich die Erdung meines Balkonkraftwerks selbst installieren oder brauche ich einen Fachmann?
Die Installation der Erdung eines Balkonkraftwerks ist eine Aufgabe, die Fachkenntnisse erfordert. Während die Montage der Solarmodule und der Montageschienen oft von technisch versierten Laien durchgeführt werden kann, sollte die elektrische Anbindung und insbesondere die Erdung von einem qualifizierten Elektrofachmann überprüft und abgenommen werden. In vielen Ländern und Regionen ist die Installation und Abnahme der Erdung durch einen zertifizierten Elektriker sogar gesetzlich vorgeschrieben. Ein Fachmann kann sicherstellen, dass alle relevanten Normen und Sicherheitsvorschriften eingehalten werden, die korrekten Kabelquerschnitte verwendet werden und die Verbindung zum Potentialausgleich oder Haupterder des Gebäudes ordnungsgemäß hergestellt ist. Dies minimiert nicht nur das Risiko von Fehlern bei der Installation, sondern gewährleistet auch den Versicherungsschutz im Schadensfall. Die Investition in eine professionelle Installation der Erdung ist eine Investition in Ihre Sicherheit und die Langlebigkeit Ihrer Anlage.
Wie schütze ich mein Balkonkraftwerk und mein Zuhause vor Blitzeinschlägen und Überspannung?
Der Schutz vor Blitzeinschlägen und Überspannungen ist für Balkonkraftwerke und die angeschlossene Hauselektrik von großer Bedeutung. Eine grundlegende Maßnahme ist die fachgerechte Erdung der Solarmodule und der Unterkonstruktion über Erdungsklemmen und eine Potentialausgleichsschiene. Zusätzlich sollten an strategischen Punkten Überspannungsschutzgeräte installiert werden. Diese sind in verschiedenen Typen erhältlich, wie z.B. Typ 1+2 für den Blitzschutz am Gebäudeeintritt und Typ 2 für den Schutz innerhalb der Installation. Für die DC-Seite des Balkonkraftwerks gibt es spezielle DC-Überspannungsableiter, die in der Nähe der Module oder des Wechselrichters installiert werden. Diese leiten gefährliche Überspannungsspitzen sicher ab, bevor sie Schäden an den Modulen, dem Wechselrichter oder den angeschlossenen Geräten im Haus verursachen können. Eine umfassende Schutzstrategie sollte immer einen äußeren Blitzschutz (falls erforderlich) und einen inneren Überspannungsschutz umfassen, um die Anlage und die gesamte Hauselektronik effektiv zu schützen.
Welche Kabeltypen sind für die Erdung und den Anschluss von Solarmodulen geeignet?
Für die Erdung und den Anschluss von Solarmodulen sind spezielle Kabeltypen erforderlich, die den hohen Anforderungen einer Photovoltaikanlage gerecht werden. Für die Erdung selbst wird in der Regel ein grün-gelbes Solarkabel mit einem Querschnitt von mindestens 6 mm² verwendet. Dieses Kabel muss UV-beständig, wetterfest und für den Außeneinsatz zugelassen sein, um eine lange Lebensdauer und zuverlässige Funktion zu gewährleisten. Für die Verbindung der Solarmodule untereinander und zum Wechselrichter kommen ebenfalls spezielle PV-Kabel zum Einsatz, die oft als H1Z2Z2-K oder ähnlich gekennzeichnet sind. Diese Kabel zeichnen sich durch eine hohe Temperaturbeständigkeit, Ozon- und UV-Beständigkeit sowie eine robuste Isolierung aus, die den extremen Bedingungen im Außenbereich standhält. Die Verwendung von nicht geeigneten Kabeln kann zu Leistungsverlusten, Überhitzung und einem erhöhten Brandrisiko führen. Achten Sie bei der Auswahl immer auf entsprechende Zertifizierungen wie TÜV SÜD.
Empfohlene Produkte zu solarkabel
Solarkabel 4mm²/6mm², Solarkabel Verlängerung 1/2/3/5/8/10/13/15M, Solarkabel Ve
Solarkabel Verlängerung 1m,4mm² / 6mm² 1-50m Solarkabel Verlängerungskabel,Photo
Solarkabel 6mm2,Verlängerung 6MM² 20Meter, Solarstecker Solarkable Verlängerungs
SIGA Solarkabel 4mm² 2x5m Verlängerungskabel H1Z2Z2-K Set Rot & Schwarz Verlänge
* Affiliate-Links
Was muss ich bei der Verlegung von Solarkabeln und Erdungsleitungen beachten?
Bei der Verlegung von Solarkabeln und Erdungsleitungen für Ihr Balkonkraftwerk gibt es einige wichtige Punkte zu beachten, um Sicherheit und Effizienz zu gewährleisten. Erstens sollten alle Kabel, insbesondere die Solarkabel und Erdungsleitungen, UV-beständig, witterungsbeständig und für den Außeneinsatz zertifiziert sein. Verwenden Sie niemals herkömmliche Installationskabel im Außenbereich. Zweitens ist eine mechanische Schutzverlegung essenziell: Kabel sollten vor scharfen Kanten, Quetschungen und Nagerbissen geschützt werden. Dies kann durch die Verlegung in Kabelkanälen oder Schutzrohren geschehen. Drittens ist auf eine saubere und zugentlastete Verlegung zu achten, um Spannungen an den Verbindungsstellen zu vermeiden. Kabeldurchführungen durch Wände oder Dächer müssen wasserdicht und luftdicht sein. Viertens sollten Gleichstrom- und Wechselstromkabel möglichst getrennt voneinander verlegt werden, um elektromagnetische Störungen zu minimieren. Schließlich müssen alle Verbindungen, insbesondere die Kabelschuhe und Quetschverbinder, fachgerecht gecrimpt und vor Feuchtigkeit geschützt werden, um Korrosion und schlechte Kontakte zu vermeiden. Im Zweifelsfall ist die Hilfe eines Elektrofachmanns ratsam.
Was sind die häufigsten Fehler bei der Erdung von Balkonkraftwerken und wie vermeide ich sie?
Die Vermeidung häufiger Fehler bei der Erdung Ihres Balkonkraftwerks ist entscheidend für dessen Sicherheit und Funktion. Ein klassischer Fehler ist die Verwendung von ungeeigneten oder nicht zertifizierten Materialien. Stellen Sie sicher, dass alle Erdungsklemmen, Kabel und Verbindungen für den Außeneinsatz und die spezifischen Anforderungen von Solaranlagen ausgelegt sind. Ein weiterer Fehler ist eine unzureichende Verbindung zum Haupterder des Gebäudes oder das Fehlen eines separaten Erder. Die Erdung muss einen dauerhaft niedrigen Widerstand aufweisen. Des Weiteren werden oft die Metallrahmen der Module oder die Montageschienen nicht ausreichend oder an zu wenigen Punkten geerdet, wodurch Potentialunterschiede entstehen können. Korrosion an den Kontaktstellen ist ebenfalls ein häufiges Problem; daher sind qualitativ hochwertige, korrosionsbeständige Komponenten und sorgfältige Installation mit passenden Verbindern unerlässlich. Schließlich ist die Missachtung lokaler Bau- und Elektrovorschriften ein schwerwiegender Fehler. Um diese Fehler zu vermeiden, ist eine gründliche Planung, die Verwendung zertifizierter Produkte und im Idealfall die Konsultation oder Beauftragung eines Elektrofachmanns dringend empfohlen.
