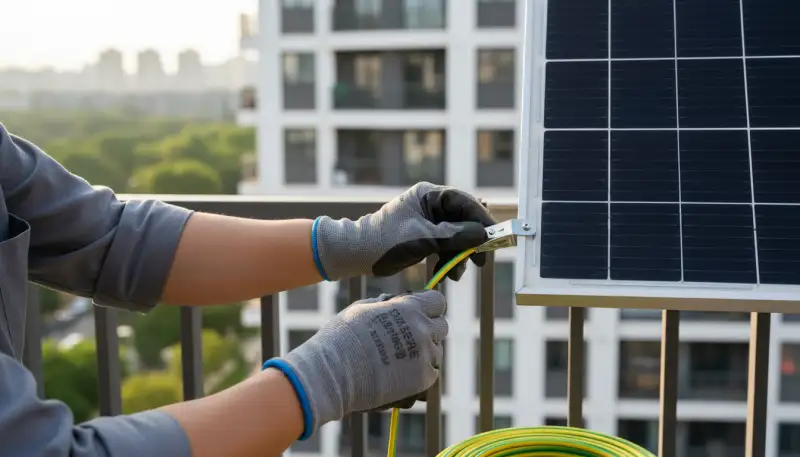

Balkonkraftwerk Erdung richtig anschließen
Balkonkraftwerk Erdung richtig anschließen
Der Traum vom eigenen Solarstrom auf dem Balkon ist für viele greifbar nah. Ein Balkonkraftwerk Set bietet Unabhängigkeit und senkt die Stromkosten. Doch neben der Freude über die gewonnene Energie darf ein Aspekt niemals vernachlässigt werden: die Sicherheit. Eine korrekte Erdung ist dabei das A und O, um Mensch und Anlage vor gefährlichen Überspannungen und Stromschlägen zu schützen. Wer sein Balkonkraftwerk Erdung anschließen möchte, sollte die notwendigen Schritte und Materialien genau kennen.
Empfohlene Produkte zu Balkonkraftwerk Set
Kleines Kraftwerk 2000W Balkonkraftwerk XL Komplettset – 800W Wechselrichter mit
SCHWAIGER Balkonkraftwerk Komplettset 830 Wp I 2× 415 Wp Solarpanels inkl. Ständ
Anker SOLIX 3 Pro Balkonkraftwerk mit Speicher (2680Wh), 4×500W Solarpanels, 4 M
Solarway® Balkonkraftwerk 2000Wp / 800W mit 3,8 kWh EcoFlow STREAM Ultra X Speic
* Affiliate-Links
Die ordnungsgemäße Installation eines Erdungskabel Balkonkraftwerk ist nicht nur eine Empfehlung, sondern in vielen Fällen eine gesetzliche Vorschrift. Es dient dazu, eventuell auftretende Fehlerströme sicher abzuleiten und so potenzielle Gefahren zu minimieren. In diesem Artikel erfahren Sie detailliert, wie Sie die Erdung fachgerecht vornehmen und welche Komponenten dafür unerlässlich sind.
Warum eine zuverlässige Erdung unverzichtbar ist
Ein Balkonkraftwerk, auch als Steckersolaranlage bekannt, besteht aus Photovoltaikmodulen und einem Wechselrichter. Diese Komponenten sind zwar robust gebaut, aber dennoch äußeren Einflüssen wie Witterung, insbesondere Blitzschlag, ausgesetzt. Ohne eine fachgerechte Erdung können bei einem direkten oder indirekten Blitzeinschlag gefährliche Überspannungen entstehen, die nicht nur die Anlage zerstören, sondern auch zu Stromschlägen führen können. Die Erdung sorgt dafür, dass solche Spannungen sicher in den Erdboden abgeleitet werden, bevor sie Schaden anrichten können. Es geht also nicht nur um den Schutz Ihrer Investition, sondern vor allem um die Sicherheit von Personen und Gebäuden.
Die gesetzlichen Anforderungen verstehen
In Deutschland und vielen anderen Ländern gibt es klare Normen und Vorschriften für die Installation elektrischer Anlagen, zu denen auch Balkonkraftwerke zählen. Die DIN VDE 0100-712 regelt beispielsweise die Anforderungen an Photovoltaik-Anlagen. Während für kleine Anlagen oft vereinfachte Regeln gelten, ist der Potentialausgleich und die Erdung der Modulrahmen in der Regel Pflicht. Es ist entscheidend, sich vor der Installation über die spezifischen Anforderungen des Netzbetreibers und die geltenden Normen zu informieren. Im Zweifelsfall sollte immer ein qualifizierter Elektrofachbetrieb hinzugezogen werden, um die Einhaltung aller Sicherheitsstandards zu gewährleisten. Eine korrekte Erdung ist der erste Schritt, um Ihr Balkonkraftwerk Erdung anschließen zu können und langfristig sicher zu betreiben.
Die Komponenten für eine sichere Erdung des Balkonkraftwerks
Um ein Balkonkraftwerk sicher zu erden, benötigen Sie mehrere spezifische Komponenten, die aufeinander abgestimmt sind und den jeweiligen Normen entsprechen. Die Qualität dieser Bauteile ist entscheidend für die Langlebigkeit und die Schutzfunktion Ihrer Anlage.
- Das Erdungskabel: Dies ist das Herzstück der Erdung. Es sollte aus Kupfer bestehen, eine ausreichende Querschnittsfläche (oft 6 mm² oder mehr, je nach lokalen Vorschriften und Anlagengröße) besitzen und UV-beständig sein, da es im Außenbereich eingesetzt wird. Achten Sie auf hochwertige Isolierung, um Korrosion und Beschädigungen zu vermeiden.
- Erdungsklemme Solarmodul: Diese Klemmen stellen die elektrische Verbindung zwischen dem Modulrahmen und dem Erdungskabel her. Sie müssen robust sein, korrosionsbeständig (oft aus Edelstahl) und einen sicheren Kontakt gewährleisten.
- Erdungsband Kupfer: In einigen Fällen, insbesondere bei größeren Anlagen oder bestimmten Montagesystemen, kann ein Erdungsband verwendet werden, um mehrere Modulrahmen miteinander zu verbinden oder eine großflächige Erdung zu ermöglichen.
- Überspannungsschutz PV: Ein Überspannungsschutz ist zwar nicht direkt Teil der Erdung, aber eine wichtige Ergänzung. Er schützt die Elektronik des Wechselrichters und des Haushaltsnetzes vor transienten Überspannungen, die durch Blitzeinschläge oder Schaltvorgänge im Netz entstehen können.
- Potentialausgleichsschiene: Dies ist der zentrale Punkt, an dem alle Erdungsleiter im Haus zusammengeführt und mit dem Hauptpotentialausgleich verbunden werden. Das Erdungskabel des Balkonkraftwerks wird hier angeschlossen.
- Befestigungsmaterial und Kabelkanal Outdoor: Robuste Kabelbinder, Schellen und gegebenenfalls Kabelkanäle sind notwendig, um das Erdungskabel sicher und geschützt zu verlegen.
Empfohlene Produkte zu Kabelkanal Outdoor
D-Line 2010KIT001 Micro+ Kabelkanal Selbstklebender, Halbrunde Kabelführungen -
Delamu 4M Kabelkanal Weiß Selbstklebend, Kabelschacht Weiss(10 Stück- 30x17mm),
4 M Weich-PVC Flexibler Kabelkanal Selbstklebend Boden Flach Aussenbereich, Schw
2-Kanal Kabelbrücke 3er Schlauchbrücke Set Überfahrschutz Kabelkanal Fußbodenkan
* Affiliate-Links
Schritt-für-Schritt: Erdung am Balkonkraftwerk anschließen
Die Installation der Erdung erfordert Sorgfalt und ein grundlegendes Verständnis für elektrische Zusammenhänge. Gehen Sie schrittweise vor, um Fehler zu vermeiden.
1. Vorbereitung und Sicherheit
Bevor Sie beginnen, stellen Sie sicher, dass alle Werkzeuge bereitliegen und Sie die notwendigen Sicherheitsvorkehrungen getroffen haben. Dazu gehören isolierte Werkzeuge, Schutzhandschuhe und gegebenenfalls eine Absturzsicherung, wenn Sie in der Höhe arbeiten. Unterbrechen Sie die Stromzufuhr zu dem Bereich, an dem Sie arbeiten, falls dies erforderlich ist.
2. Module und Montagesystem erden
Beginnen Sie damit, die Rahmen Ihrer Solarmodule miteinander zu verbinden. Viele Montagesysteme bieten bereits eine leitfähige Verbindung zwischen den Modulen. Falls nicht, müssen Sie jedes Modul einzeln erden. Verwenden Sie dafür die Erdungsklemme Solarmodul, um das Erdungskabel Balkonkraftwerk mit dem Metallrahmen des Moduls oder des Montagesystems zu verbinden. Achten Sie auf einen festen, korrosionsfreien Kontakt.
3. Erdungskabel verlegen
Das Erdungskabel wird nun vom Montagesystem des Balkonkraftwerks zum Anschlusspunkt am Gebäude geführt. Wählen Sie eine möglichst kurze und direkte Route. Schützen Sie das Kabel vor mechanischen Beschädigungen und UV-Strahlung, indem Sie es in einem Kabelkanal Outdoor verlegen oder es mit UV-beständigen Kabelbindern sicher befestigen. Achten Sie darauf, dass das Kabel keine scharfen Kanten berührt und nicht gequetscht wird.
4. Verbindung zum Potentialausgleich
Der wichtigste Schritt, um Ihr Balkonkraftwerk Erdung anschließen zu können, ist die Verbindung zur zentralen Erdungsanlage des Gebäudes. Das Erdungskabel wird an die Potentialausgleichsschiene im Hausanschlussraum angeschlossen. Diese Schiene ist wiederum mit dem Fundamenterder oder einem separaten Erder verbunden. Stellen Sie sicher, dass diese Verbindung fachgerecht und dauerhaft ist. Hier ist Präzision gefragt, um eine sichere Ableitung von Fehlerströmen zu gewährleisten.
5. Integration des Überspannungsschutzes
Obwohl nicht direkt Teil der Erdung, ist die Installation eines Überspannungsschutz PV dringend zu empfehlen. Dieser wird in der Nähe des Wechselrichters oder im Sicherungskasten installiert und schützt die empfindliche Elektronik vor Spannungsspitzen. Ein gut dimensionierter Überspannungsschutz ergänzt die Erdung optimal und erhöht die Gesamtsicherheit der Anlage.
6. Prüfung und Dokumentation
Nachdem Sie das Balkonkraftwerk Erdung anschließen konnten, sollte die gesamte Anlage von einer Elektrofachkraft geprüft werden. Diese kann die korrekte Funktion der Erdung und des Potentialausgleichs messen und bestätigen. Eine solche Prüfung gibt Ihnen nicht nur Sicherheit, sondern ist oft auch für Versicherungen oder Netzbetreiber relevant. Dokumentieren Sie alle Schritte und verwendeten Materialien.
Häufige Fehler vermeiden
Beim Anschließen der Erdung können einige Fehler gemacht werden, die die Sicherheit der Anlage beeinträchtigen. Vermeiden Sie es, zu dünne oder ungeeignete Kabel zu verwenden, die nicht für den Außenbereich zugelassen sind. Achten Sie darauf, dass alle Verbindungen fest und korrosionsfrei sind. Eine unzureichende oder fehlende Verbindung zur zentralen Erdungsanlage des Hauses ist ein großes Sicherheitsrisiko. Auch das Ignorieren lokaler Vorschriften kann zu Problemen führen. Im Zweifelsfall ist es immer ratsam, einen Fachmann zu konsultieren.
Wartung und Kontrolle der Erdung
Eine einmal installierte Erdung ist kein wartungsfreies System. Regelmäßige Kontrollen sind wichtig, um die Funktionsfähigkeit langfristig zu gewährleisten. Überprüfen Sie das Erdungskabel Balkonkraftwerk und seine Anschlüsse auf sichtbare Schäden, Korrosion oder Lockerungen. Besonders nach Stürmen oder extremen Wetterereignissen sollten Sie eine Sichtprüfung vornehmen. Eine intakte Erdung ist entscheidend für den sicheren Betrieb Ihres Balkonkraftwerks.
Fazit
Die fachgerechte Erdung Ihres Balkonkraftwerks ist ein fundamentaler Aspekt der Sicherheit, der niemals vernachlässigt werden darf. Indem Sie die richtigen Komponenten auswählen und die Installationsschritte sorgfältig befolgen, schützen Sie nicht nur Ihre Anlage, sondern vor allem sich selbst und Ihr Zuhause vor potenziellen Gefahren. Das Balkonkraftwerk Erdung anschließen mag auf den ersten Blick komplex erscheinen, doch mit dem richtigen Wissen und gegebenenfalls der Unterstützung eines Fachmanns lässt sich diese Aufgabe sicher und zuverlässig umsetzen. Investieren Sie in hochwertige Materialien und eine professionelle Installation, denn Ihre Sicherheit hat oberste Priorität.
Häufig gestellte Fragen
Warum ist die Erdung für ein Balkonkraftwerk so wichtig?
Die Erdung eines Balkonkraftwerks ist ein fundamentaler Sicherheitsaspekt und darf niemals vernachlässigt werden. Sie schützt sowohl die Anlage als auch die Bewohner vor gefährlichen elektrischen Risiken. Im Falle eines Fehlers, wie beispielsweise einem Kurzschluss oder einer Überspannung durch einen Blitzschlag, leitet die Erdung den gefährlichen Strom sicher in den Erdboden ab. Ohne eine fachgerechte Erdung könnten metallische Teile der Solarmodule oder des Montagesystems unter Spannung stehen, was zu lebensgefährlichen Stromschlägen führen kann. Zudem trägt eine gute Erdung dazu bei, elektronische Komponenten des Wechselrichters und der Module vor Beschädigungen durch Spannungsspitzen zu bewahren. Es ist daher unerlässlich, in hochwertige Komponenten für den Überspannungsschutz PV und den Blitzschutz PV zu investieren.
Empfohlene Produkte zu überspannungsschutz pv
Boîte Photovoltaïque,DC überspannungsschutz PV Solar Trennschalter mit Solarstec
Überspannungsschutz PV DC Trennschalter Blitzschutz Leitungsschutzschalter 2 str
40A 1000V DC Trennschalter PV Anlage und überspannungsschutz PV für Blitzschutz,
Überspannungsschutz PV, Überspannungsschutz PV Anlage, Blitzschutz PV, DC übersp
* Affiliate-Links
Welche Komponenten benötige ich für eine fachgerechte Erdung meines Balkonkraftwerks?
Für eine sichere Erdung Ihres Balkonkraftwerks sind mehrere Komponenten unerlässlich, die harmonisch zusammenwirken müssen. Im Mittelpunkt steht das Erdungskabel, das meist in den Farben Grün-Gelb gehalten ist und den Strom sicher ableitet. Dieses Kabel wird über spezielle Solarpanel Erdungsclips oder Erdungslaschen mit den Metallrahmen der Solarmodule verbunden. Diese Clips gewährleisten einen dauerhaften und zuverlässigen Kontakt. Am anderen Ende muss das Erdungskabel mit der zentralen Erdungsanlage Ihres Hauses verbunden werden, meist über eine Potentialausgleichsschiene. Diese Schiene sorgt dafür, dass alle leitfähigen Teile des Gebäudes auf demselben elektrischen Potenzial liegen. Gegebenenfalls sind auch Überspannungsschutzgeräte erforderlich, um die Elektronik vor schädlichen Spannungsspitzen zu schützen.
Empfohlene Produkte zu potentialausgleichsschiene
Potentialausgleichsschiene – vernickelte Erdungsschiene 9-fach – Sammelschiene f
REV Erdungsschiene, Potentialausgleichsschiene plombierbar, 9 Anschlüsse, grau
Erdungssatz für 19" Schränke – 220 mm Potentialausgleichsschiene inkl. 4 Erdungs
* Affiliate-Links
Welchen Querschnitt sollte das Erdungskabel für ein Balkonkraftwerk haben?
Der Querschnitt des Erdungskabels ist entscheidend für die sichere Ableitung von Fehlerströmen und Überspannungen. Für Balkonkraftwerke wird in der Regel ein Mindestquerschnitt von 6mm² empfohlen. Dieser Querschnitt bietet ausreichend Kapazität, um die auftretenden Ströme im Fehlerfall sicher zu beherrschen. In einigen Fällen oder bei längeren Leitungen kann auch ein Querschnitt von 10mm² erforderlich sein, insbesondere wenn es um die Integration in eine bestehende Blitzschutzanlage geht oder lokale Vorschriften dies verlangen. Es ist immer ratsam, die spezifischen Anforderungen und Normen zu prüfen, die in Ihrer Region gelten, und im Zweifelsfall einen Elektrofachmann zu konsultieren. Beliebte Produkte sind Erdungskabel 6mm² und Erdungskabel 10mm², die für PV-Anwendungen geeignet sind.
Wie verbinde ich das Erdungskabel korrekt mit den Solarmodulen?
Die korrekte Verbindung des Erdungskabels mit den Solarmodulen ist entscheidend für die Sicherheit. Jedes Modul in Ihrem Balkonkraftwerk sollte über seinen Metallrahmen geerdet werden. Hierfür kommen spezielle Solarmodul Erdungsclips oder Erdungslaschen zum Einsatz. Diese Clips werden direkt am Aluminiumrahmen des Moduls befestigt und bieten eine leitfähige Verbindung zum Erdungskabel. Es ist wichtig sicherzustellen, dass die Kontaktstellen sauber und frei von Korrosion sind, um einen optimalen elektrischen Kontakt zu gewährleisten. Das Erdungskabel sollte dann von Modul zu Modul geführt und schließlich gesammelt zur zentralen Erdung des Hauses geleitet werden. Achten Sie darauf, dass alle Verbindungen fest sitzen und wetterfest sind, um die Langlebigkeit und Funktionsfähigkeit der Erdung zu gewährleisten.
Wo im Haus wird das Erdungskabel des Balkonkraftwerks angeschlossen?
Das Erdungskabel Ihres Balkonkraftwerks muss an einen zentralen Erdungspunkt im Haus angeschlossen werden, um eine sichere Ableitung von Fehlerströmen zu gewährleisten. Der idealste und sicherste Punkt hierfür ist die Haupt-Potentialausgleichsschiene (PAS) oder die Haupterdungsschiene (HES) Ihres Gebäudes. Diese Schienen sind direkt mit dem Fundamenterder oder dem Hauserder verbunden und bilden den zentralen Punkt für den Potentialausgleich aller leitfähigen Teile im Haus. Es ist von größter Bedeutung, dass dieser Anschluss von einem qualifizierten Elektrofachmann durchgeführt wird, um die Einhaltung aller relevanten Normen und Sicherheitsvorschriften zu gewährleisten. Ein unsachgemäßer Anschluss kann gravierende Sicherheitsrisiken mit sich bringen. Die Potentialausgleichsschiene ist das Herzstück einer jeden sicheren Erdungsanlage.
Empfohlene Produkte zu potentialausgleichsschiene
Potentialausgleichsschiene – vernickelte Erdungsschiene 9-fach – Sammelschiene f
REV Erdungsschiene, Potentialausgleichsschiene plombierbar, 9 Anschlüsse, grau
Erdungssatz für 19" Schränke – 220 mm Potentialausgleichsschiene inkl. 4 Erdungs
* Affiliate-Links
Gibt es besondere Überlegungen für die Erdung bei einer Dachmontage des Balkonkraftwerks?
Ja, bei der Montage eines Balkonkraftwerks auf dem Dach gibt es spezielle Überlegungen bezüglich der Erdung, die über die einfache Balkonmontage hinausgehen. Erstens müssen die Kabel sicher durch das Dach geführt werden, wofür UV-beständige und wasserdichte PV-Dachdurchführungen verwendet werden sollten, um Feuchtigkeitseintritt zu verhindern. Zweitens ist die Integration in eine bestehende Blitzschutzanlage des Hauses ein kritischer Punkt. Wenn eine Blitzschutzanlage vorhanden ist, sollte das Balkonkraftwerk fachgerecht in diese integriert werden, um sowohl die PV-Anlage als auch das Gebäude vor direkten Blitzeinschlägen zu schützen. Dies erfordert oft spezielle Blitzschutzkomponenten und eine genaue Abstimmung durch einen Fachmann. Die Erdung der Module und des Montagesystems muss stets gewährleistet sein, um auch bei indirekten Blitzeinschlägen oder Fehlern Schutz zu bieten. Ein umfassender Blitzschutz für Dachanlagen ist hierbei unerlässlich.
Ist ein zusätzlicher Überspannungsschutz für mein Balkonkraftwerk notwendig?
Ein zusätzlicher Überspannungsschutz ist für Ihr Balkonkraftwerk nicht nur empfehlenswert, sondern in vielen Fällen sogar vorgeschrieben und absolut entscheidend für die Langlebigkeit und Sicherheit Ihrer Anlage. Er schützt die empfindliche Elektronik des Wechselrichters und der Module vor Spannungsspitzen, die durch Blitzeinschläge (auch indirekte), Schaltvorgänge im Stromnetz oder andere Störungen verursacht werden können. Diese Überspannungen können zu irreparablen Schäden an den Komponenten führen und im schlimmsten Fall Brände auslösen. Ein DC Überspannungsschutz PV wird typischerweise zwischen den Solarmodulen und dem Wechselrichter installiert, um die Gleichstromseite zu schützen. Es gibt auch Schutzvorrichtungen für die Wechselstromseite, die das Hausnetz absichern. Die Investition in einen hochwertigen Überspannungsschutz ist eine Investition in die Sicherheit und den Werterhalt Ihres Balkonkraftwerks.
Darf ich die Erdung meines Balkonkraftwerks selbst installieren oder brauche ich einen Elektriker?
Die Installation der Erdung für ein Balkonkraftwerk ist ein sicherheitsrelevanter Vorgang, der Fachwissen erfordert. Während die Montage der Solarmodule und das Verlegen der Kabel oft in Eigenregie erfolgen können, ist der Anschluss an die Hauselektrik und insbesondere an die zentrale Erdungsanlage des Gebäudes eine Aufgabe für einen qualifizierten Elektrofachmann. Ein Laie kann hier schnell Fehler machen, die gravierende Folgen wie Stromschläge, Brände oder Schäden an der Anlage haben können. Der Elektriker stellt sicher, dass alle Verbindungen den geltenden Normen und Vorschriften entsprechen und die Erdung effektiv funktioniert. Er kann auch die korrekte Dimensionierung des Erdungskabels prüfen und die Integration in den Potentialausgleich oder Blitzschutz des Hauses vornehmen. Auch wenn Sie handwerklich begabt sind und über ein Elektriker Werkzeug Set verfügen, sollten Sie für den finalen Anschluss unbedingt einen Experten hinzuziehen.
