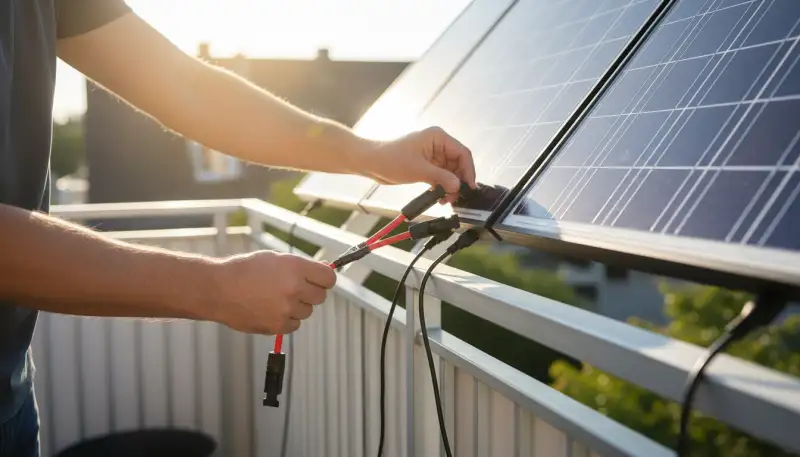

Das Balkonkraftwerk erweitern: Mehr Leistung durch Y-Kabel
Die Faszination für Balkonkraftwerke wächst stetig. Immer mehr Haushalte entdecken die Einfachheit, mit der sie einen Teil ihres Strombedarfs selbst decken können. Doch oft ist der Wunsch nach mehr Unabhängigkeit und höherer Energieausbeute geweckt, sobald die erste Mini-PV-Anlage in Betrieb ist. Hier kommt die Erweiterung ins Spiel, und mit ihr das Thema Y-Kabel Balkonkraftwerk. Diese unscheinbaren Komponenten sind der Schlüssel, um die Leistung Ihrer Solaranlage auf dem Balkon zu steigern und gleichzeitig die Sicherheit und Effizienz zu gewährleisten.
Empfohlene Produkte zu MC4 Y-Kabel

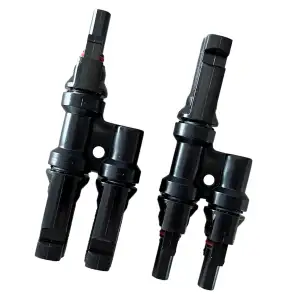

Kleines Kraftwerk MC4 Y Stecker – 2 Stück, Solar Verteiler zur Parallelschaltung

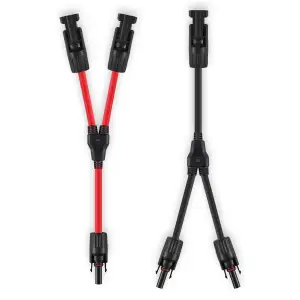

GENORTH 6 mm² Solarkabel Y Verteiler,1Y2 10AWG Solarpanel Y Stecker Solar Paar M

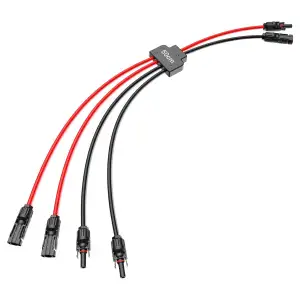

Solar-Anschlusskabel, Solar-Panel Y Zweig Parallelverbinder, 30A 1000V 6mm² 2 bi

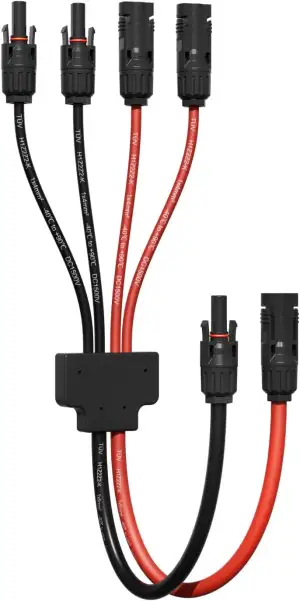

enernova Solarkabel Y-Verteiler, 4mm²-6mm² Solar-Anschlusskabel, IP68 Wasserdich
* Affiliate-Links
Ein gut geplantes Upgrade Ihres Balkonkraftwerks kann den Eigenverbrauch deutlich erhöhen und somit Ihre Stromrechnung weiter senken. Doch wie funktioniert das genau, und worauf müssen Sie achten, wenn Sie Ihr Balkonkraftwerk erweitern möchten? Dieser Artikel beleuchtet die Grundlagen, die Planung und die sichere Installation von Y-Kabeln, damit Sie das volle Potenzial Ihrer Solaranlage ausschöpfen können.
Y-Kabel Balkonkraftwerk: Grundlagen der Parallelschaltung
Was ist ein Y-Kabel und wofür wird es benötigt?
Ein MC4 Y-Kabel ist im Grunde ein Adapter, der es ermöglicht, zwei Solarmodule parallel an einen einzigen Eingang eines Mikrowechselrichters anzuschließen. Es verfügt über einen Stecker und zwei Buchsen (oder umgekehrt), die die elektrische Verbindung zwischen den Modulen und dem Wechselrichter herstellen. Der gängige Steckertyp ist MC4, bekannt für seine Robustheit und Wetterbeständigkeit.
Die Notwendigkeit eines Y-Kabels ergibt sich, wenn Sie mehr als ein Solarmodule an einen Mikrowechselrichter anschließen möchten, der nur einen oder zwei Eingänge hat. Viele Mikrowechselrichter sind für den Anschluss von zwei Modulen konzipiert, wobei jedes Modul an einen separaten MPPT (Maximum Power Point Tracking) Eingang angeschlossen wird. Wenn Sie jedoch drei oder vier Module betreiben möchten, müssen Sie Module parallel schalten, um die Anzahl der benötigten Eingänge zu reduzieren. Hierbei hilft das Y-Kabel, indem es die Ströme zweier Module bündelt, während die Spannung gleich bleibt.
Empfohlene Produkte zu Solarmodule
Sungo OPT PRO 800W 0% MwSt §12 III UstG Leistungsoptimierer
Solarway 445W Solarpanel Full Black Bifazial Glas/Glas PV Panel mit positiver Le
Solarway 500W Solarpanel Full Black Bifazial Glas/Glas PV Panel mit positiver Le
* Affiliate-Links
Vorteile der Parallelschaltung
Die Parallelschaltung von Solarmodulen mittels Y-Kabel bietet mehrere entscheidende Vorteile für Ihr Balkonkraftwerk:
- Höhere Gesamtleistung: Durch das Hinzufügen weiterer Module erhöhen Sie die insgesamt erzeugte Strommenge, was Ihren Eigenverbrauch optimiert.
- Bessere Leistung bei Teilverschattung: Obwohl Teilverschattung immer ein Problem darstellt, kann die Parallelschaltung in bestimmten Szenarien vorteilhafter sein als eine Reihenschaltung. Fällt ein Modul in den Schatten, beeinflusst es die Spannung der anderen parallel geschalteten Module weniger stark als bei einer Reihenschaltung, wo der Gesamtkreis stärker leidet.
- Anpassung an Wechselrichter: Die meisten Mikrowechselrichter sind auf eine bestimmte Eingangsspannung und einen maximalen Eingangsstrom ausgelegt. Die Parallelschaltung erhöht den Strom, hält aber die Spannung im Rahmen, was oft besser zu den Spezifikationen des Wechselrichters passt.
- Flexibilität: Es ermöglicht Ihnen, Ihr Balkonkraftwerk erweitern und die Modulanzahl an Ihren tatsächlichen Energiebedarf und die verfügbare Fläche anzupassen.
Planung und Sicherheit beim Einsatz von Y-Kabeln
Die Erweiterung Ihres Balkonkraftwerks mit Y-Kabeln ist eine effektive Methode, erfordert jedoch sorgfältige Planung und die Beachtung wichtiger Sicherheitshinweise, um optimale Leistung und einen sicheren Betrieb zu gewährleisten.
Die richtige Dimensionierung der Komponenten
Der wohl wichtigste Aspekt ist die Abstimmung Ihrer Module und des Wechselrichters. Achten Sie auf folgende Punkte:
- Modulgleichheit: Idealerweise sollten die parallel geschalteten Solarmodule identische elektrische Eigenschaften (Spannung, Strom) aufweisen. Mismatched-Module können zu Leistungsverlusten führen, da das schwächste Glied die Leistung der gesamten Kette begrenzt.
- Wechselrichter-Spezifikationen: Jeder Mikrowechselrichter 800W hat maximale Eingangsströme und -spannungen. Die Summe der Ströme der parallel geschalteten Module darf den maximalen Eingangsstrom des Wechselrichters nicht überschreiten. Eine Überschreitung kann den Wechselrichter beschädigen oder seine Lebensdauer verkürzen.
- Kabelquerschnitt: Wenn Sie längere Strecken überbrücken müssen, kann eine Solarkabel Verlängerung mit ausreichendem Querschnitt nötig sein, um Leistungsverluste durch Widerstand zu minimieren.
Empfohlene Produkte zu Mikrowechselrichter 800W
EcoFlow Stream Mikro-Wechselrichter 800W 0% VAT, Intelligenter Solarwechselricht
Solarway Deye Mikrowechselrichter SUN-M80-G4-EU-Q0 Solarenergie, Ausgangsleistun
* Affiliate-Links
Installation: Schritt für Schritt zum erweiterten System
Die Installation sollte stets mit größter Sorgfalt und unter Beachtung der Herstellerangaben erfolgen:
- Sicherheit zuerst: Stellen Sie sicher, dass keine Spannung an den Kabeln anliegt, bevor Sie mit der Installation beginnen. Trennen Sie den Wechselrichter vom Stromnetz.
- Module montieren: Befestigen Sie die zusätzlichen Solarmodule sicher an Ihrem Balkon oder an der gewünschten Stelle. Ein hochwertiges Montageset Solarmodule ist hierfür unerlässlich.
- Y-Kabel anschließen: Verbinden Sie die Plus- und Minus-Anschlüsse der Solarmodule mit den entsprechenden Buchsen des Y-Kabels. Achten Sie unbedingt auf die korrekte Polarität (Plus zu Plus, Minus zu Minus). Ein hörbares Klicken bestätigt die sichere Verbindung der MC4-Stecker.
- An den Wechselrichter anschließen: Verbinden Sie das andere Ende des Y-Kabels mit dem Eingang Ihres Mikrowechselrichters.
- Netzanschluss: Schließen Sie den Mikrowechselrichter über den Balkonkraftwerk Stecker an die Steckdose an und überwachen Sie die Leistung.
Empfohlene Produkte zu Balkonkraftwerk Stecker

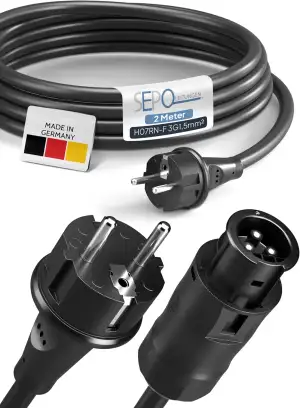

BC01 Balkonkraftwerk Kabel – Buchse auf Schuko Stecker 2m (IP44) inkl. 0% MwSt.

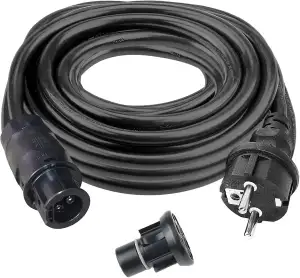

Betteri BC01 AC Kabel 10M, Balkonkraftwerk Anschlusskabel Betteri BC01 Buchse zu
SIGA Solarkabel 4mm² 2x5m Verlängerungskabel H1Z2Z2-K Set Rot & Schwarz Verlänge

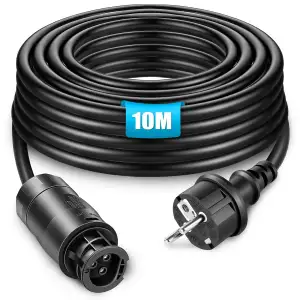

BC-01 Kabel 10M, BC01 Buchse zu Schuko Stecker Anschlusskabel, Balkonkraftwerk A
* Affiliate-Links
Häufige Fehler vermeiden
Um Probleme zu vermeiden, sollten Sie auf folgende Punkte achten:
- Falsche Polarität: Eine vertauschte Plus- und Minus-Verbindung kann zu Kurzschlüssen und Schäden am Wechselrichter oder den Modulen führen. Immer doppelt prüfen!
- Unzureichende Steckverbindungen: Lose oder fehlerhaft verbundene MC4-Stecker können zu erhöhtem Widerstand, Erwärmung und im schlimmsten Fall zu Brandgefahr führen.
- Überschreitung der Wechselrichter-Grenzwerte: Das Ignorieren der maximalen Eingangsströme des Wechselrichters ist ein häufiger Fehler, der zu dauerhaften Schäden führen kann.
- Mangelhafte Kabelqualität: Sparen Sie nicht an der Qualität der Kabel und Y-Kabel. Hochwertige, UV-beständige und witterungsfeste Kabel sind für einen langlebigen und sicheren Betrieb unerlässlich.
Maximale Erträge durch optimierte Verkabelung
Ein effizientes Y-Kabel Balkonkraftwerk liefert nicht nur mehr Strom, sondern ist auch widerstandsfähiger gegenüber Umwelteinflüssen und garantiert einen sicheren Betrieb über viele Jahre. Die Optimierung Ihrer Verkabelung ist ein entscheidender Faktor für maximale Erträge.
Einfluss von Schatten und Modulausrichtung
Auch bei der Parallelschaltung ist Schatten ein Leistungsfresser. Ein teilweise verschattetes Modul kann die Leistung der gesamten parallel geschalteten Gruppe reduzieren. Versuchen Sie daher, die Solarmodule so zu positionieren, dass sie möglichst wenig verschattet werden. Die Ausrichtung der Module nach Süden mit einem optimalen Neigungswinkel ist ideal, aber auch Ost-West-Ausrichtungen können je nach Tagesverlauf sinnvoll sein, um die Stromproduktion über den Tag zu verteilen.
Wartung und Kontrolle
Regelmäßige Kontrollen Ihrer gesamten Anlage sind entscheidend. Überprüfen Sie alle Kabel und Steckverbindungen auf Beschädigungen, Korrosion oder Lockerheit. Eine Sichtprüfung nach starken Winden oder extremen Wetterereignissen ist ratsam. Eine regelmäßige Reinigung der Solarmodule von Schmutz, Staub oder Vogelkot sorgt ebenfalls für eine gleichbleibend hohe Leistung. Viele Mikrowechselrichter bieten Monitoring-Apps, die Ihnen helfen, die Leistung Ihrer Anlage im Blick zu behalten und frühzeitig auf Abweichungen zu reagieren.
Fazit: Mit Y-Kabeln das volle Potenzial ausschöpfen
Die Erweiterung Ihres Balkonkraftwerks mit Y-Kabeln ist eine hervorragende Möglichkeit, Ihre Eigenstromproduktion zu steigern und einen noch größeren Beitrag zur Energiewende zu leisten. Eine sorgfältige Planung, die Wahl qualitativ hochwertiger Komponenten wie ein robustes MC4 Y-Kabel und eine fachgerechte Installation sind jedoch unerlässlich. Wenn Sie diese Aspekte berücksichtigen, wird Ihr erweitertes Balkonkraftwerk nicht nur effizient, sondern auch sicher und langlebig sein. Nutzen Sie die Möglichkeiten, die Ihnen diese Technologie bietet, und werden Sie noch unabhängiger von externen Stromversorgern.
Häufig gestellte Fragen
Was ist ein Y-Kabel für Balkonkraftwerke und wofür wird es verwendet?
Ein Y-Kabel, auch als Solar-Y-Verteiler bekannt, ist eine spezielle Kabelkomponente, die es ermöglicht, zwei Solarmodule parallel an einen einzigen Eingang eines Mikro-Wechselrichters anzuschließen. Der Name "Y-Kabel" leitet sich von seiner Form ab, die an den Buchstaben Y erinnert: Es hat einen Eingang und zwei Ausgänge. Im Kontext eines Balkonkraftwerks dient es dazu, die Gesamtleistung der Anlage zu erhöhen, indem weitere Solarmodule integriert werden können, ohne zusätzliche Wechselrichter zu benötigen. Dies ist besonders nützlich, wenn Sie die maximale Leistung Ihres Wechselrichters ausschöpfen oder einfach mehr Solarmodule auf begrenztem Raum nutzen möchten. Hochwertige Solar-Y-Verteiler sind wetterfest und für den Langzeitbetrieb im Außenbereich konzipiert, oft mit einem Querschnitt von 6mm² für optimale Stromübertragung. Sie sind ein unverzichtbares Zubehör für die effiziente Erweiterung kleiner Photovoltaikanlagen.
Wie funktioniert die Erweiterung eines Balkonkraftwerks mit Y-Kabeln?
Die Erweiterung eines Balkonkraftwerks mittels Y-Kabeln ist ein relativ einfacher Prozess, der die Effizienz Ihrer Anlage steigern kann. Zunächst benötigen Sie ein oder mehrere zusätzliche Solarmodule, die Sie mit den vorhandenen Modulen verbinden möchten. Jedes Solarmodul verfügt über einen positiven und einen negativen Anschluss. Ein Y-Kabel wird dann verwendet, um die positiven Anschlüsse von zwei Modulen zu einem einzigen positiven Strang zu bündeln und die negativen Anschlüsse entsprechend zu einem negativen Strang. Diese gebündelten Stränge werden anschließend mit den Eingängen Ihres Mikro-Wechselrichters verbunden. Durch diese Parallelverbindung addiert sich die Stromstärke der Module, während die Spannung gleich bleibt. Es ist entscheidend, dass die Gesamtleistung der angeschlossenen Module die maximale Eingangsleistung Ihres Wechselrichters nicht überschreitet, um eine optimale Funktion und Langlebigkeit der Komponenten zu gewährleisten.
Welche Vorteile bietet die Nutzung von Y-Kabeln für mein Balkonkraftwerk?
Die Integration von Y-Kabeln in Ihr Balkonkraftwerk bietet mehrere signifikante Vorteile, die die Wirtschaftlichkeit und Effizienz Ihrer Mini-PV-Anlage verbessern können. Der Hauptvorteil ist die Leistungssteigerung: Durch das Hinzufügen weiterer Solarmodule mittels Y-Kabeln können Sie die Gesamtenergieerzeugung Ihrer Anlage erhöhen. Das bedeutet mehr selbst erzeugten Strom und somit eine größere Unabhängigkeit vom Netzbetreiber und niedrigere Stromkosten. Ein weiterer Vorteil ist die Kostenersparnis bei der Installation, da Sie nicht für jedes zusätzliche Modul einen eigenen Wechselrichter kaufen müssen. Stattdessen können mehrere Module an einen bestehenden Wechselrichter angeschlossen werden. Dies vereinfacht auch die Installation und den Platzbedarf, da weniger Komponenten benötigt werden. Zudem ermöglicht die Parallelverbindung eine gewisse Redundanz: Fällt ein Modul aus oder wird verschattet, können die anderen Module weiterhin Strom liefern, wenngleich mit reduzierter Gesamtleistung.
Empfohlene Produkte zu balkonkraftwerk wechselrichter
Solarway® 1000Wp / 800W Balkonkraftwerk komplett Steckdose - neuester EcoFlow St
EcoFlow Stream Mikro-Wechselrichter 800W 0% VAT, Intelligenter Solarwechselricht
EcoFlow Stream Mikro-Wechselrichter 800W 0% VAT, Intelligenter Solarwechselricht
* Affiliate-Links
Worauf muss ich bei der Auswahl eines Y-Kabels für mein Balkonkraftwerk achten?
Bei der Auswahl des passenden Y-Kabels für Ihr Balkonkraftwerk sind mehrere Faktoren entscheidend, um Sicherheit, Effizienz und Langlebigkeit zu gewährleisten. Achten Sie zunächst auf den Kabelquerschnitt, der idealerweise 6 mm² betragen sollte (manchmal auch als 10AWG angegeben). Ein größerer Querschnitt minimiert Leistungsverluste und ist für die höheren Ströme von mehreren Modulen besser geeignet. Die Steckerqualität ist ebenfalls kritisch: Die Solarstecker müssen robust, UV-beständig und wasserdicht (mindestens IP67) sein, um den Witterungsbedingungen standzuhalten. Prüfen Sie, ob es sich um MMF- (Male-Male-Female) oder FFM- (Female-Female-Male) Typen handelt, je nachdem, wie Sie Ihre Module verbinden möchten. Die Kabellänge der Y-Verzweigung sollte ausreichend sein, um die Module bequem zu verbinden, aber nicht unnötig lang, um Verluste zu vermeiden. Schließlich ist die Zertifizierung wichtig: Achten Sie auf Produkte, die gängigen Sicherheits- und Qualitätsstandards entsprechen, um einen zuverlässigen und sicheren Betrieb Ihrer Anlage zu garantieren.
Empfohlene Produkte zu y kabel solar
GENORTH 6 mm² Solarkabel Y Verteiler,1Y2 10AWG Solarpanel Y Stecker Solar Paar M
Solar-Anschlusskabel,Solar-Panel Y Zweig Parallelverbinder,30A 1000V 6mm² 2 bis
enernova Solarkabel Y-Verteiler, 4mm²-6mm² Solar-Anschlusskabel, IP68 Wasserdich
Solaranschluss Y-Zweig Paralleladapter Solarpanel-Kabel Steckverteiler Photovolt
* Affiliate-Links
Kann ich mit Y-Kabeln auch verschiedene Solarmodule miteinander verbinden?
Ja, prinzipiell ist es möglich, verschiedene Solarmodule mit Y-Kabeln miteinander zu verbinden, allerdings gibt es wichtige Aspekte zu beachten, um die Effizienz nicht zu beeinträchtigen. Bei einer Parallelschaltung, wie sie mit Y-Kabeln realisiert wird, addieren sich die Ströme der Module, während die Spannung gleich bleibt. Es ist daher ratsam, Module mit möglichst ähnlicher Leerlaufspannung (Voc) und maximaler Leistung (Pmpp) zu verwenden. Wenn Module mit stark unterschiedlichen Spannungen parallel geschaltet werden, kann das Modul mit der höheren Spannung das Modul mit der niedrigeren Spannung "belasten", was zu Leistungsverlusten und einer ineffizienten Gesamtleistung führen kann. Idealerweise sollten die Module identisch sein. Wenn Sie verschiedene Module verwenden, stellen Sie sicher, dass die Wechselrichter die Eingangsbedingungen der Module gut verarbeiten können. Überprüfen Sie immer die technischen Datenblätter Ihrer Module und des Wechselrichters, um Kompatibilität und optimale Leistung sicherzustellen.
Benötige ich spezielle Werkzeuge oder Kenntnisse für die Installation von Y-Kabeln?
Die Installation von Y-Kabeln in einem bestehenden Balkonkraftwerk ist in der Regel unkompliziert und erfordert keine hochspezialisierten Werkzeuge oder tiefgreifenden Elektrikerkenntnisse. Die meisten Y-Kabel sind mit standardisierten Solarsteckern ausgestattet, die ein einfaches "Plug-and-Play"-Prinzip ermöglichen. Sie verbinden einfach die Stecker Ihrer Solarmodule mit den entsprechenden Buchsen des Y-Kabels und den Ausgang des Y-Kabels mit dem Eingang Ihres Mikro-Wechselrichters. Es ist jedoch wichtig, einige grundlegende Sicherheitsregeln zu beachten: Schalten Sie immer alle Komponenten spannungsfrei, bevor Sie mit der Installation beginnen. Achten Sie auf die korrekte Polarität (Plus an Plus, Minus an Minus). Obwohl keine Spezialwerkzeuge erforderlich sind, kann ein einfacher Schraubendreher oder Kabelbinder nützlich sein, um die Kabel ordentlich zu verlegen und zu sichern. Bei Unsicherheiten ist es immer ratsam, einen Fachmann zu konsultieren.
Welche weiteren Komponenten sind für die Erweiterung eines Balkonkraftwerks wichtig?
Neben den Y-Kabeln gibt es weitere entscheidende Komponenten, die für die erfolgreiche Erweiterung und den Betrieb eines Balkonkraftwerks notwendig sind. Zunächst benötigen Sie natürlich zusätzliche Solarmodule, um die Leistung zu steigern. Diese müssen sicher montiert werden, wofür passende Solarmodul-Halterungen für Balkon, Wand oder Flachdach unerlässlich sind. Der Mikro-Wechselrichter ist das Herzstück, das den Gleichstrom der Module in netzkonformen Wechselstrom umwandelt; stellen Sie sicher, dass dessen maximale Eingangsleistung die Summe der Modulleistungen nicht übersteigt. Für die Verbindung zwischen Modulen und Wechselrichter sowie für längere Distanzen sind hochwertige Solarkabel mit passendem Querschnitt notwendig. Schließlich benötigen Sie ein Anschlusskabel (z.B. ein BC01-Kabel auf Schuko-Stecker), um den Wechselrichter sicher mit Ihrer Haussteckdose zu verbinden.
Gibt es Risiken oder Nachteile bei der Verwendung von Y-Kabeln?
Die Verwendung von Y-Kabeln zur Erweiterung eines Balkonkraftwerks bietet zwar viele Vorteile, birgt aber auch einige potenzielle Risiken und Nachteile, die beachtet werden sollten. Ein Hauptpunkt ist die Überlastung des Mikro-Wechselrichters. Wenn die Gesamtleistung der parallel geschalteten Solarmodule die maximale Eingangsleistung des Mikro-Wechselrichters überschreitet, kann dies zu einer Reduzierung der Effizienz (Clipping) und im schlimmsten Fall zu einer Beschädigung des Wechselrichters führen. Weiterhin kann eine Fehlverbindung der Polarität (Plus und Minus vertauscht) ernsthafte Schäden an den Modulen oder dem Wechselrichter verursachen. Eine ungleiche Modulleistung bei Parallelschaltung (z.B. durch Verschattung oder unterschiedliche Modultypen) kann die Leistung des gesamten Strangs reduzieren, da das schwächste Modul den Stromfluss einschränkt. Achten Sie daher immer auf hochwertige Kabel, korrekte Installation und eine passende Dimensionierung aller Komponenten, um Risiken zu minimieren und die Lebensdauer Ihrer Anlage zu maximieren.
